关于OGP多元传感测量软件ZONE3四种复制方式的介绍

    下面介绍一下OGP的多元传感测量软件ZONE3中程序步骤的复制。这是OGP测量仪实现自动批量测量相同特征组和循环测量相同工件的快捷处理方式。相比较传统MeasureMind 3D测量软件，OGP最新的ZONE3测量软件中共有线性、阵列、旋转和镜像4种复制方式。
    当 OGP测量仪处于空闲模式时，可以对测量的特征步骤、组步骤（即，对其他步骤进行分组的常规流程步骤，例如组或循环）或获取图像步骤进行一个或多个复制的动作。Zone3 将尝试将复制的测量特征步骤做到的与 CAD 模型中的实体相关联。生成的名称（例如，步骤名称、功能名称、查找器/目标名称、评估名称）可能超过标准的 25 个字符的最大值。如果您稍后选择编辑生成的名称，Zone3 将再次强制执行 25 个字符的最大值这一规则。
以下操作通常描述如何复制步骤。（另请参见OGP的 Zone3 帮助系统中的“复制测量的特征步骤”。）
    l 在程序列表上，将下一个步骤定位到要添加复制步骤的位置。（使用添加步骤中描述的技术。右击想要复制的步骤，点击复制步骤，复制步骤的窗口将打开。
    l 有关“OGP复制步骤”窗口中设置的详细信息，请参阅OGP测量仪软件中帮助系统中的“复制步骤窗口”。
    如果要复制不包含测量特征步骤的组步骤，请指定复制数量。您可以忽略其他字段。
    如果要复制测量的特征步骤（包含测量的特征步骤的组步骤），请选择用线性方法、阵列方法、极坐标方法或镜像方法进行便宜；指定偏移参数，并指定复制次数（如果适用）。最佳做法：阵列方法可以产生大量的复制步骤。建议在复制步骤之前保存项目（或对其进行备份）。这样，如果您对结果不满意，可以再试一次。
    l 当好了之后，点击创建。
    当 ZONE3 准备复制步骤时，将打开一个进度窗口。（如果需要停止进程，请单击“停止”。至此创建的复制步骤将添加到零件列表中。）

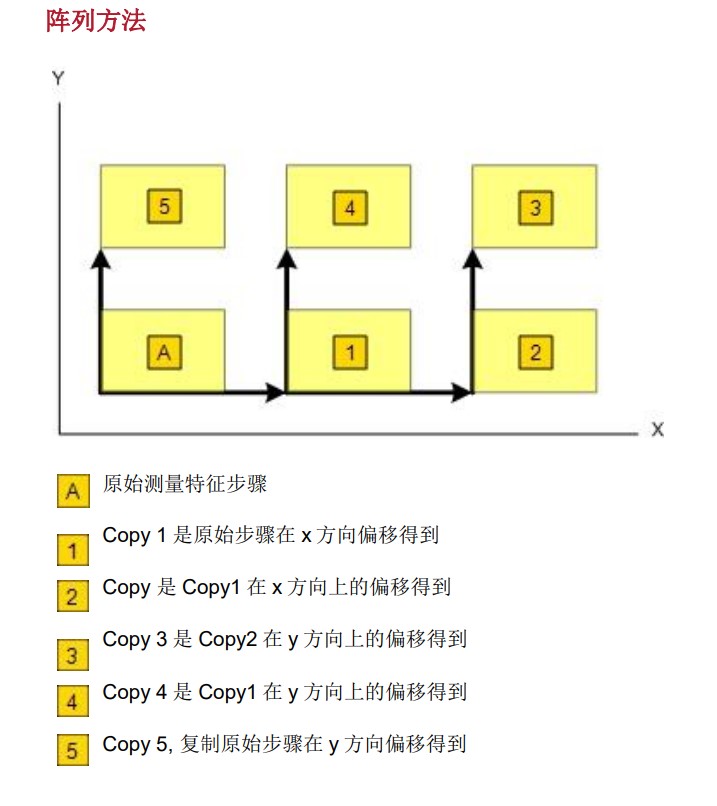

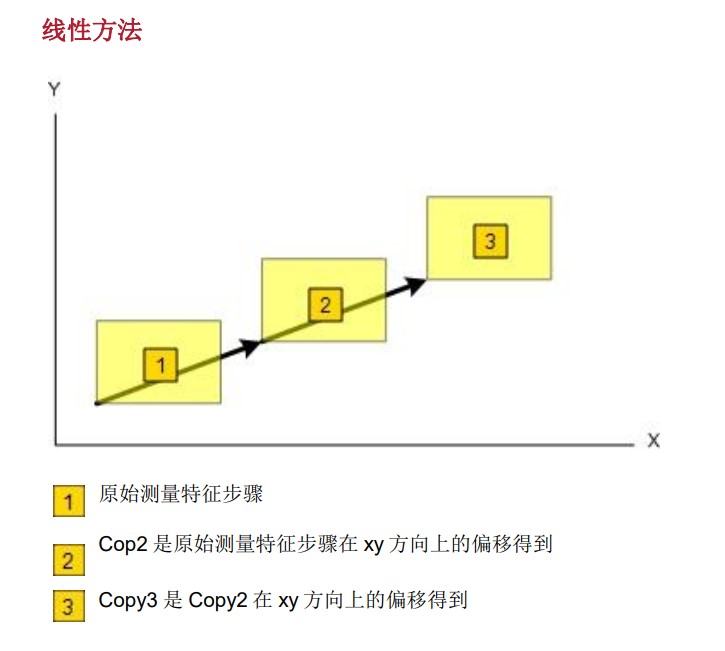

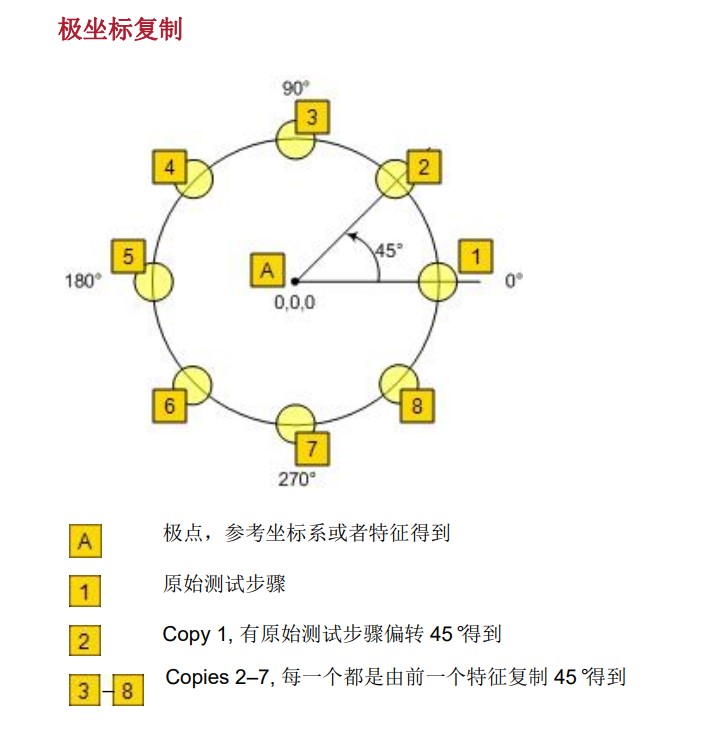

    过程完成后，复制的步骤将添加到零件的程序列表中。这样OGP测量仪就可以快速实现相同的工件模组的快速自动测量了。下面是线性、阵列、旋转和镜像4种复制方式的示意图。
